Гидрошпонки центральные для деформационных швов Гидроконтур тип ЦД

Характеристики

Описание

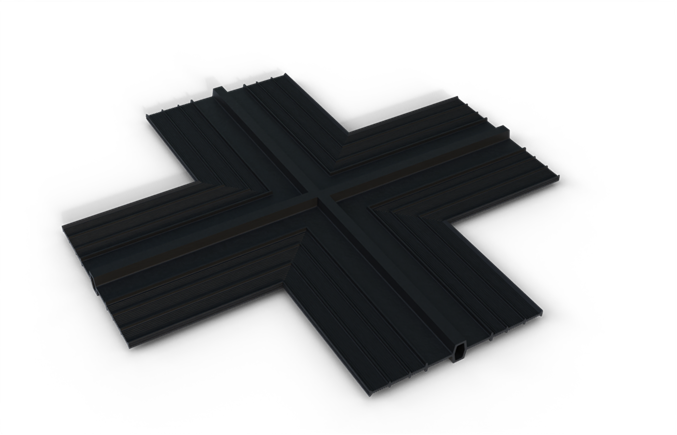

Шпонки гидроизоляционные Гидроконтур тип ЦД (центральные деформационные)

ОБЛАСТЬ ПРИМЕНЕНИЯ

Для герметизация деформационных швов при строительстве заглубленных и подземных сооружений.

МАТЕРИАЛ: РЕЗИНА ЭПДМ

ЦДР-135К12
ЦДР-170К12
ЦДР-196К25
ЦДР-220К25
ЦДР-270К25
ЦДР-145/4
ЦДР-120К23 (СВГ-120)стена в грунте
ЦДР-200К20
ЦДР-250/10
ЦДР-350/12
ЦДР-400/12
ЦДР-500/12
Трехкулачковая Гидрошпонка ЦДР-150/10
Трехкулачковые Гидрошпонки по чертежам заказчика

МАТЕРИАЛ: ПВХ-П (пластифицированный поливинилхлорид)

ЦД-135К12
ЦД-150К15
ЦД-150К18
ЦД-200К20
ЦД-240К20
ЦД-260К50
ЦД-320К20
ЦД-320К30
ЦД-320К40
ЦД-320К50
ЦД-400К50
ЦД-500К50

ПОРЯДОК УСТАНОВКИ

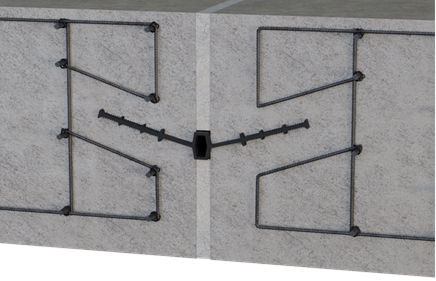

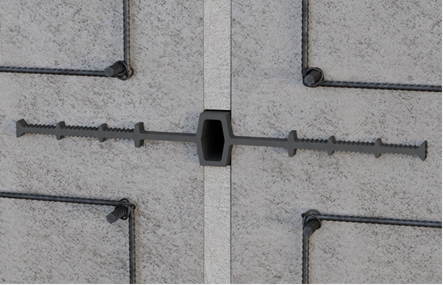

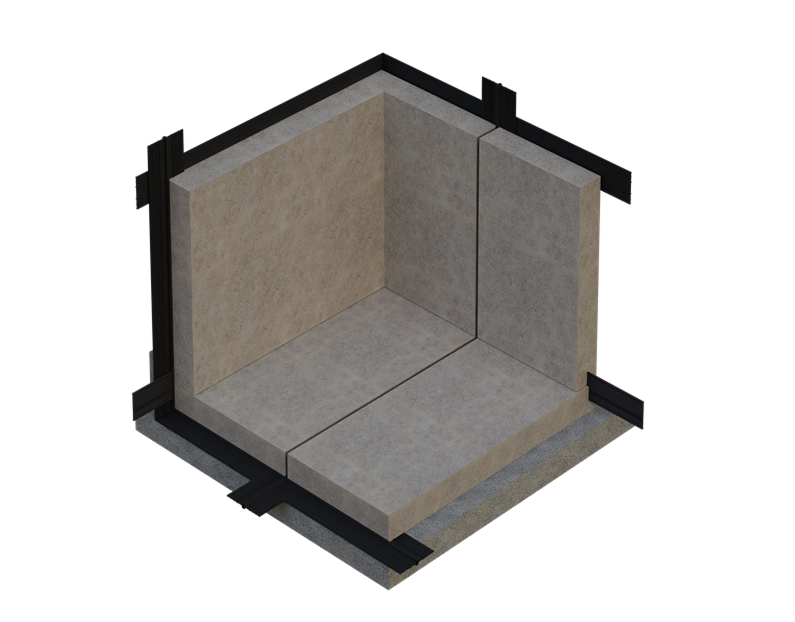

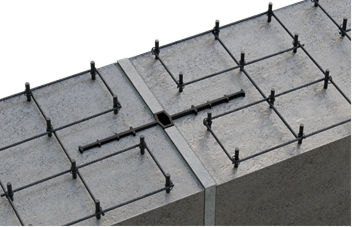

МОНТАЖНАЯ СХЕМА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТИП	Перемещение, мм				Давление воды, МПа
ТИП	Сжатие	Растяжение	Сдвиг поперечный	Сдвиг продольный	Давление воды, МПа
Резина
ЦДР-135К12	6	11	6	3	0,47
ЦДР-170К12	9	15	9	5	0,58
ЦДР-196К25	11	18	11	9	0,63
ЦДР-220К25	12	22	12	8	0,72
ЦДР-270К25	15	25	15	10	0,8
ЦДР-145/40	15	20	15	10	0,95
ЦДР-120К23	13	20	13	19	0,8
ЦДР-200К20	10	20	10	8	0,65
ЦДР-250/10	20	32	18	15	0,96
ЦДР-350/12	27	44	22	19	1,3
ЦДР-400/12	28	45	25	20	1,5
ЦДР-500/12	30	48	30	25	1,6
ЦДР-150/10	13	20	15	10	0,8
ПВХ-П (ПОЛИВИНИЛХЛОРИД)
ЦД-135К12	6	10	60	3	0,38
ЦД-150К15	12	20	20	16	0,44
ЦД-150К18	10	20	20	18	0,53
ЦД-200К20	12	25	25	15	0,60
ЦД-240К20	14	30	30	15	0,60
ЦД-260К50	24	100	90	70	0,75
ЦД-320К20	13	30	30	15	0,85
ЦД-320К30	28	80	80	45	0,85
ЦД-320К40	28	120	110	60	0,85
ЦД-320К50	28	120	110	70	0,85
ЦД-400К50	28	120	110	70	0,85
ЦД-500К50	28	120	110	70	0,85

ТЕХНИЧЕСКИЕ ДАННЫЕ МАТЕРИАЛА

ТУ 5775 – 001 – 02476787 – 2016

СЕРТИФИКАТЫ

Сертификат соответствия №НСОПБ.RU.ЭО.ПР.384.Н.00362

Сертификат соответствия РОСС RU.32001.04ИБФ1.OСП28.63017

ХРАНЕНИЕ

Изделия следует хранить в закрытых помещениях, без нагрузок (во избежание деформаций рулонов), избегать попадания на изделия нефтепродуктов, растворителей и других химически- агрессивных веществ

УПАКОВКА

Резиновые шпонки — бухты по 20-30 пог.м. (погонаж указан на этикетке)ПВХ-П шпонки — бухты по 20 пог.м.По согласованию возможна поставка бухт необходимой длины.

ТРАНСПОРТИРОВКА

На поддонах или навалом без деформирующих нагрузок

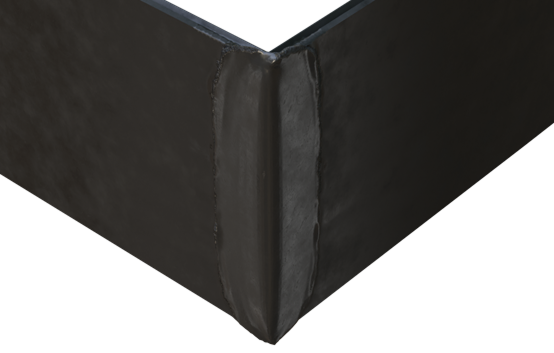

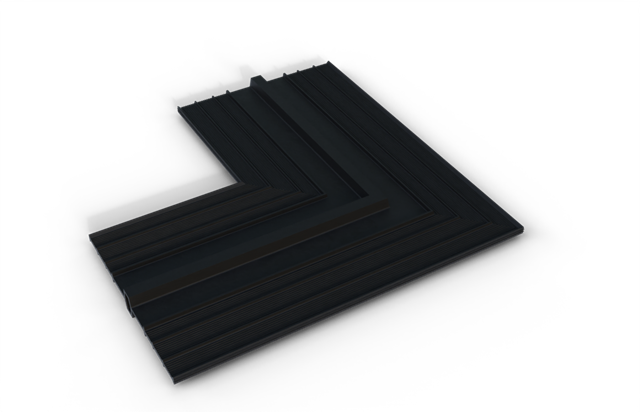

Установка гидроизоляционных шпонок происходит довольно просто. Между собой рулоны шпонок свариваются специальными ножами с тефлоновым покрытием, за исключением резиновых (ЭПДМ) вариантов гидрошпонок. Резиновые гидрошпонки свариваются методом холодной сварки на специальном оборудовании, если гидроизоляционный контур не большой – можно ее склеять.

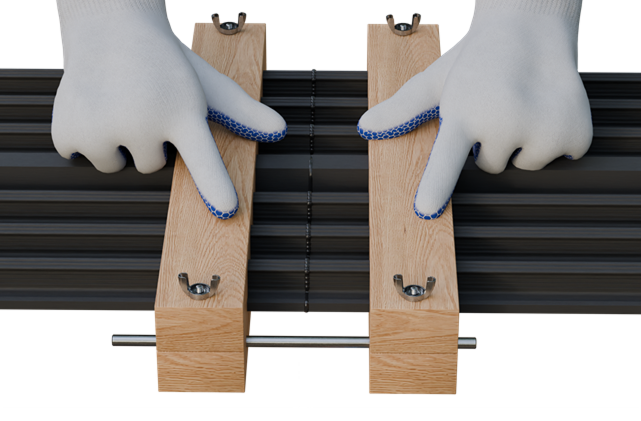

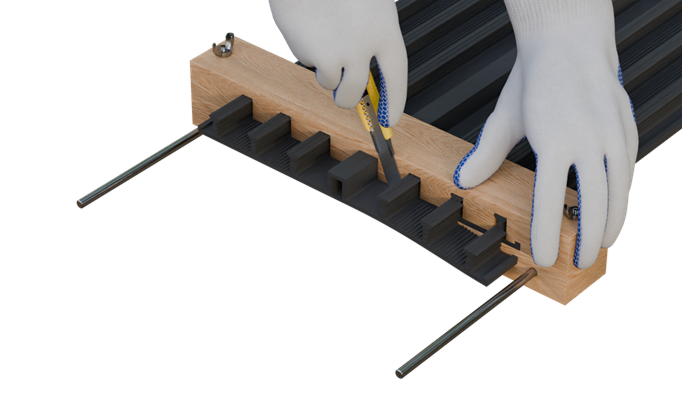

Контур гидрошпонки устанавливается в специальную струбцину и сваривается специальным ножом Гидроконтур L500 между собой
